‌产品概述：旋流沉砂器主要用于污水处理厂(站)中的预处理，用于初沉池前，格栅后，去除污水中的较大无机颗粒。

工作原理及构造：进水从切线方向进入池中，形成旋流，轴向流搅拌机控制水流的流速与流态，水流夹带大 量粘附有机物的砂，在桨板搅拌剪切下相互剥离，砂依靠砂的自身重力和旋流作用向中 心砂斗下沉，剥离的有机物随轴向水流向上溢走。砂斗积聚的砂经空气提升泵或砂泵提 升，砂与少量污水进入池外砂水分离器内，砂分离外排，污水回流至格栅井。

特点：占地面积小；沉砂效果受水量变化影响很小。砂水分离效果 好，分离出的砂子含水率低，有机含量少，便于运输；系统采 用PLC 自动控制洗砂、排砂周期，运行安全、可靠。操作方 便、维护简单，寿命长；鼓风机采用国外先进技术，噪音低；对 周围环境影响小，卫生条件好。

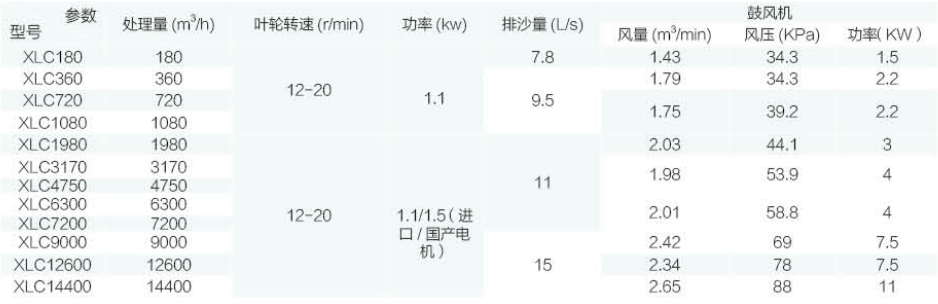

主要技术参数：The main technical parameters

注：1、水力表面负荷：200 m³/m²·h

        2、水力停留时间：20-30s

        3、进水流速：Q=(40-80%)QMax    时 V=0.6-0.9/s; Q=QMax  时V×1.2m/s,Q=QMin 时 V>0.15m/s。

        4、进出水渠道夹角不小于270°。

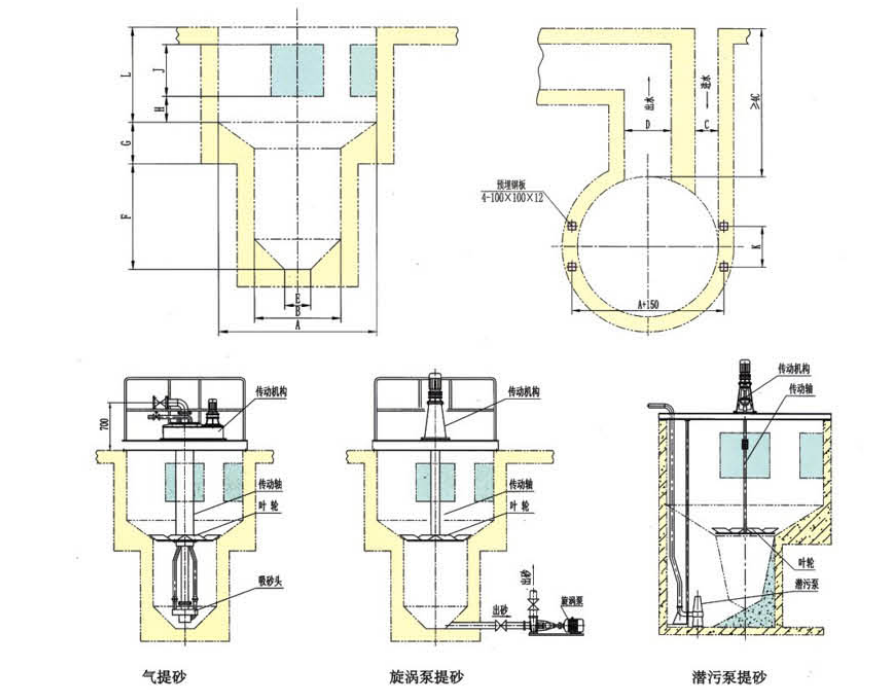

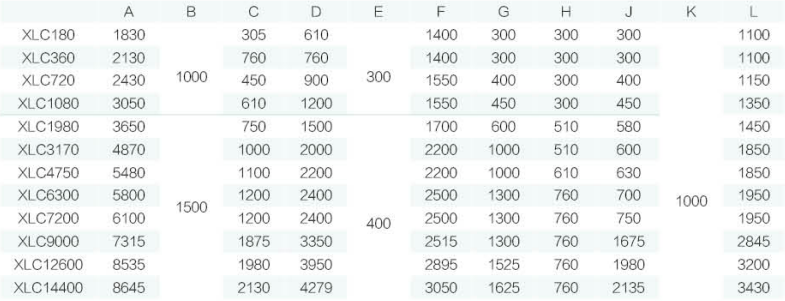

基础及预埋件布置图

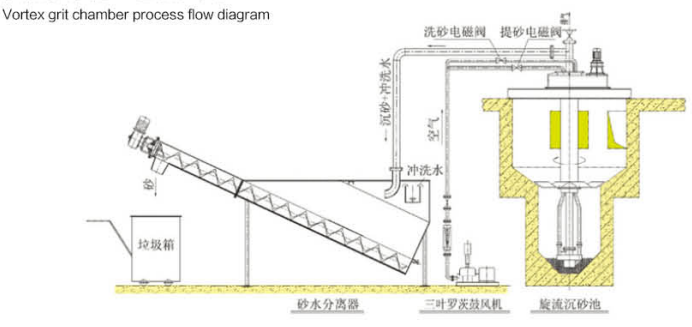

旋流沉砂池工艺流程图

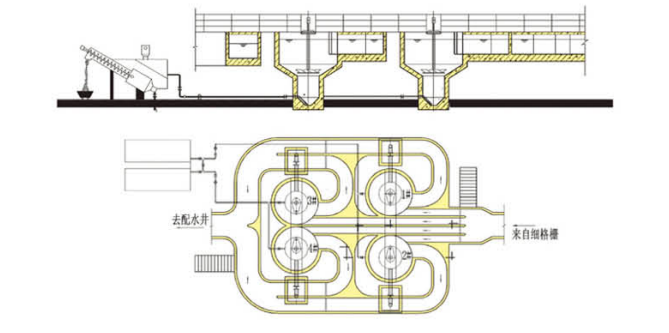

旋流沉砂池典型布置图

订货须知：

1、订货时请注明配套设备的项目。

2、注明设备主体所用的材质(碳钢或不锈钢)。

3、本系统不包括管道、阀门及流量计，需要时请注明。

4、本设备法兰按JB/T81-94,PN0.6制造。

5、XLC180-XLC1080    可做成钢制池整体供货，大于 XLC1080  时，可做成混凝土池或在现场焊接制成钢制池。若 需要非标流量的沉砂池，请提供土建图，可根据用户需求另 行设计。
